Cửa cuốn siêu trường là giải pháp được thiết kế riêng biệt đáp ứng các chỉ tiêu kỹ thuật cho mỗi công trình. HD-SERIES có thể đạt tới kích thước tối đa là 10.000mm chiều cao và 10.000mm chiều rộng. Khung kỹ thuật của cửa cuốn làm bằng thép hộp được hàn cố định, trên đó gắn mặt bích, trục cửa, pully, tol làm hộp dày 0.53mm. Với kết thân cửa được ghép từ nan thép hợp kim vững chắc, HD-SERIES là giải pháp cho các công trình có kích thước cửa lớn mà vẫn đảm bảo được các tiêu chí về an nình và an toàn trong vận hành
Các sản phẩm liên quan >>>>>
=====> Cửa cuốn siêu trường B100
=====> Cửa cuốn siêu trường ST100-0.8

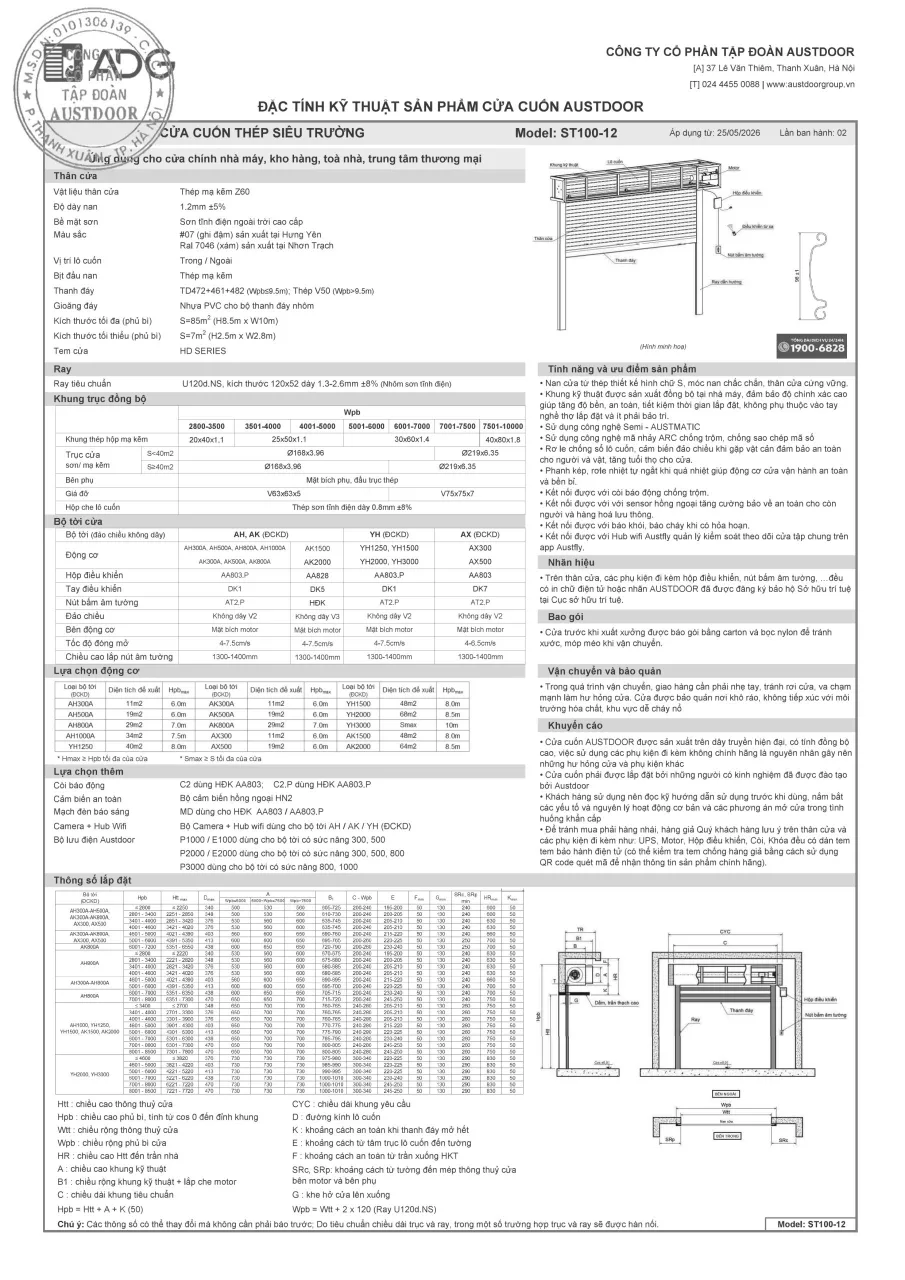

Thông số kỹ thuật cửa cuốn Siêu trường ST100-12
Kích thước tiêu chuẩn
Min HxW = 2.500 x 2.800( mm)
Max HxW = 10.000 x 10.000(mm)
Vật liệu: Thân cửa bằng Tol nhũng kẽm nóng
Bề mặt: Sơn tĩnh điện bằng bột sơn ngoài trời cao cấp của hãng Tiger Drylac, CH Áo
Mầu sơn: Ghi đậm (#7)
Đặc tính kỹ thuật
Kiểu nan cửa: Nan cong ST120
Độ dầy nan cửa: 1,2mm
Trục cửa:
+ Trục mạ kẽm ¢ 114 độ dày 2,6mm (Wpb < 5000m)
+ Trục sơn tĩnh điện ¢ 114 dầy 3,9mm( 5.000mm < Wpb < 6.000mm)
+ Trục sơn tĩnh điện ¢ 168độ dày 3,9mm( Wpb> 6.000mm)
Ray cửa: Ray U120ST/ 200ST
Khung kỹ thuật:
Đặc tính nổi bật cửa cuốn Siêu trường ST100
Bộ tời tải trọng lớn
Ngoài thân cửa chắc chắn, bộ tời tải trọng lớn là một trong hai điều kiện tiên quyết giúp HD-SERIES đạt được kích thước tối đa.
Bộ tời của HD-SERIES có sức nâng từ 300 đến 2000Kg, sử dụng nguồn điện 1 pha hoặc 3 pha được thiết kế riêng biệt cho mỗi công trình.
Cơ chế vận hành: sử dụng nút bấm âm tường với 3 chế độ điều khiển động cơ và chế độ hoạt động bằng kéo xích khi mất điện.
Nan cửa ST100
Được làm từ thép hợp kim sơn tĩnh điện. Độ dày danh định: 1,2mm sau khi sơn. Trọng lượng 14,5 kg/ m2.
Hộp kỹ thuật
Hộp kỹ thuật làm bằng khung thép kích thước 30 x 60 x 1.5 mm, sơn chống rỉ làm tăng khả năng chịu lực của cửa.
Tấm hộp che lô cuốn được làm bằng thép độ dày 0.55mm (độ dày sau sơn) phun sơn tĩnh điện.
Ray & thanh đáy
Ray được thiết kế bằng thép hình khối có độ dày 2.0 mm sơn tĩnh điện
Ray có tác dụng dẫn hướng và đảm bảo độ cứng vứng cho cửa khi vận hành.
Thanh đáy làm bằng thép hình tổ hợp có kích thước 50x50x4mm sơn tĩnh điện có tác dụng cân bằng trọng lực cho thân cửa.
